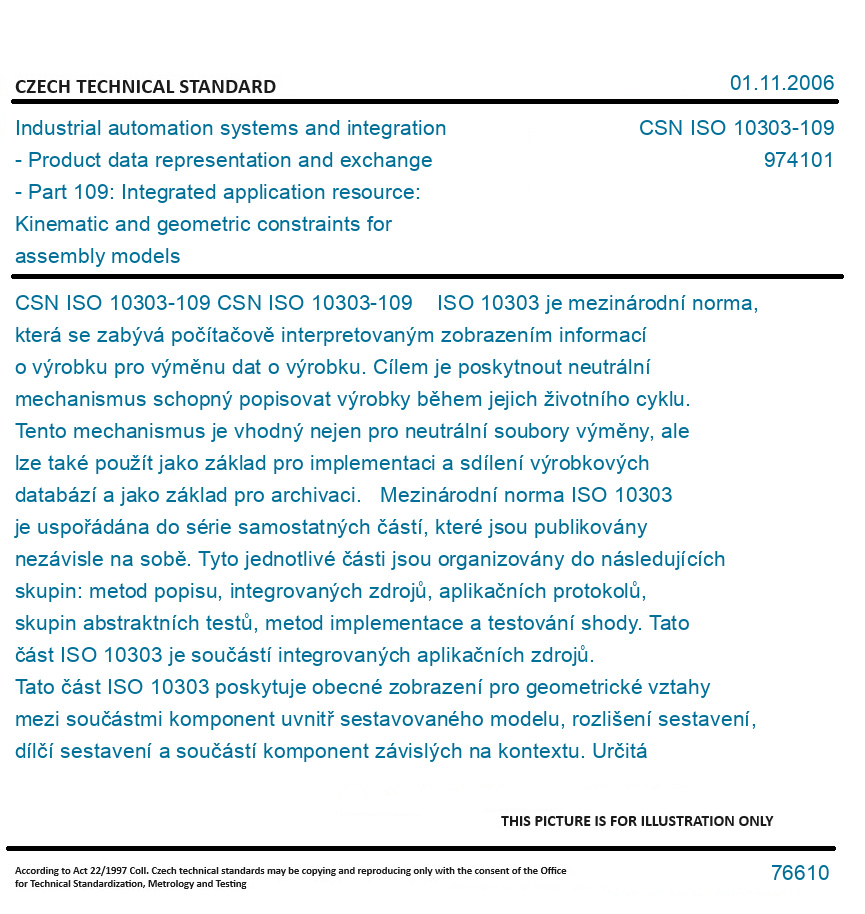

CSN ISO 10303-109

CSN ISO 10303-109 ISO 10303 je mezinárodní norma, která se zabývá počítačově interpretovaným zobrazením informací o výrobku pro výměnu dat o výrobku. Cílem je poskytnout neutrální mechanismus schopný popisovat výrobky během jejich životního cyklu. Tento mechanismus je vhodný nejen pro neutrální soubory výměny, ale lze také použít jako základ pro implementaci a sdílení výrobkových databází a jako základ pro archivaci. Mezinárodní norma ISO 10303 je uspořádána do série samostatných částí, které jsou publikovány nezávisle na sobě. Tyto jednotlivé části jsou organizovány do následujících skupin: metod popisu, integrovaných zdrojů, aplikačních protokolů, skupin abstraktních testů, metod implementace a testování shody. Tato část ISO 10303 je součástí integrovaných aplikačních zdrojů. Tato část ISO 10303 poskytuje obecné zobrazení pro geometrické vztahy mezi součástmi komponent uvnitř sestavovaného modelu, rozlišení sestavení, dílčí sestavení a součástí komponent závislých na kontextu. Určitá sestava v určitém kontextu může být součástí komponenty v jiném kontextu. Tato část ISO 10303 specifikuje zdrojové konstrukce pro zobrazení podrobných geometrických vztahů mezi součástmi sestavy modelu, včetně geometrických omezení mezi nimi. V aplikacích, jako je parametrické zobrazení geometrických omezení mezi složkami, pohyblivé animace sestaveného výrobku, kinematické analýzy a analýzy tolerancí jsou vyžadovány podrobné geometrické vztahy mezi složkami sestavy. Předmětem normy jsou: - spojení hlediska, které se vztahuje ke tvaru s jeho zobrazením; -spojení uvedených charakteristik vztahů sestavy modelu s jeho zobrazením; - zobrazení podrobných geometrických informací uvedených charakteristik vztahů sestavy modelu na úrovni "geometric_representation_item" s ohledem na prvky, jako jsou například geometrická omezení sestavy, kinematické dvojice a kinematické vazby; - zobrazení fixních součástí komponent, které v sestavě modelu hrají roli pevného bodu Předmětem této části normy nejsou: - výrobková konfigurace struktury sestav a jejich součástí; -informace o tolerancích.
Original English text of CSN EN Standard.
The price of the Standard included all amendments and correcturs.
